Large displacement, high gradeability and high efficiency
Bosch high pressure common rail (HPCR) fuel injection system with the injection pressure up to 1,600 bar, achieving multiple injections and accurate control
High-strength alloy cast iron cylinder head
General engine block + independent crankcase
Long B10 service life design, which can be more than 500,000 km
Reduction soft meshing starter, ensuring smooth start
A framed engine body structure, ensuring good rigidity and small vibration
Damping gear

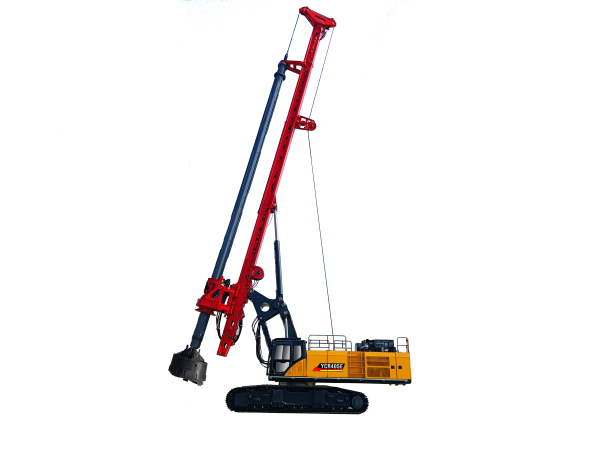

แท่นขุดเจาะแบบหมุน Yuchai YCR405 ติดตั้งเครื่องยนต์ Cummins เป็นแท่นขุดเจาะแบบหมุนขนาดใหญ่ที่ Yuchai พัฒนาขึ้นโดยเฉพาะสำหรับสภาพการเจาะเข้าหิน โดยมีเส้นผ่านศูนย์กลางการเจาะสูงสุด 3 เมตร ความลึกการเจาะสูงสุดถึง 99 เมตร แรงบิดสูงสุด 405 kN-m และน้ำหนักสภาวะการทำงานสูงสุด 120 ตัน การจับคู่กับตัวถังแบบยืดไสลด์ที่ออกแบบมาโดยเฉพาะสำหรับแท่นขุดเจาะแบบหมุน ซึ่งมีขนาดใหญ่ที่สุดเมื่อเทียบกับคู่แข่งในระดับเดียวกัน ทำให้เอื้อต่อการส่งออกจริงของพารามิเตอร์หลักแต่ละตัวได้ดีกว่า ผลลัพธ์จริงของพารามิเตอร์หลัก ประสิทธิภาพการทำงานที่สูง และพลังงานที่แข็งแกร่ง สามารถทำให้การก่อสร้างฐานรากเสาเข็มเสร็จสิ้นได้อย่างรวดเร็วและแม่นยำ จึงช่วยลดระยะเวลาการก่อสร้างได้อย่างมาก ระบบควบคุมอิเล็กทรอนิกส์รุ่นใหม่ผสานระบบควบคุมอัจฉริยะอัตโนมัติหลายอย่าง เช่น การเจาะอัตโนมัติ การทิ้งดินอัตโนมัติ การรีเซ็ตตัวเองแบบหมุน และโหมดควบคุมอัจฉริยะแบบหลายเกียร์ของหัวกำลัง โครงสร้างวินช์หลักแบบเชือกเดี่ยวช่วยหลีกเลี่ยง "ปัญหาเชือกกัด" ได้อย่างมีประสิทธิภาพ และช่วยยืดอายุการใช้งานของลวดสลิงได้อย่างมาก ติดตั้งระบบหล่อลื่นแบบรวมศูนย์มาตรฐาน ทำให้การบำรุงรักษาสะดวกยิ่งขึ้น อุปกรณ์นี้ใช้เครื่องยนต์ Cummins แบรนด์นำเข้า เทคโนโลยี EFI ปริมาตรกระบอกสูบขนาดใหญ่ เทคโนโลยีสำรองพลังงานที่เพียงพอ กำลังที่แข็งแกร่ง สามารถสร้างโครงสร้างในหลุมลึก เส้นผ่านศูนย์กลางขนาดใหญ่ พื้นดินแข็ง และสภาวะการทำงานที่รุนแรงอื่นๆ ได้ อุปกรณ์นี้ใช้กันอย่างแพร่หลายในการก่อสร้างสะพานความเร็วสูงและโครงการอื่นๆ
| พารามิเตอร์หลัก | หน่วย | พารามิเตอร์ |
| แชสซี | ||
| รุ่นเครื่องยนต์ | QSX15 | |
| กำลังไฟพิกัด/ความเร็วหมุน | kW/rpm | 410/1950 |
| ไดรฟ์แบบโรตารี่ | ||
| แรงบิดเอาต์พุตสูงสุด | kN•m | 405 |
| ความเร็วหมุน | rpm | 6～27 |
| แรงขับลูกสูบดึงลงสูงสุด | t | 330 |
| แรงดึงสูงสุด | t | 360 |
| ระยะชักลูกสูบดึงลงสูงสุด | mm | 6000 |
| วินช์หลัก | ||
| แรงดึงสูงสุด | t | 385 |
| ความเร็วการลากสูงสุด | m/min | 75 |
| เส้นผ่านศูนย์กลางลวดสลิง | mm | φ36 |
| วินช์เสริม | ||
| แรงดึงสูงสุด | t | 100 |
| ความเร็วการลากสูงสุด | m/min | 66 |
| เส้นผ่านศูนย์กลางลวดสลิง | mm | φ20 |
| เสาคราด | ||
| เดินหน้าถอยหลัง | 5 | |
| ด้านหลัง | ±4 | |
| การเจาะรู | ||
| เส้นผ่านศูนย์กลางการเจาะสูงสุด | mm | 3000 |
| ความลึกการเจาะสูงสุด | m | 99 |
| เครื่องหลัก | ||
| น้ำหนักเครื่อง | t | 120 |
| ขนาดสถานะการขนส่ง | mm | 19605×3500（3620 พร้อมแป้นเหยียบ）×3588 |
| ขนาดสถานะการทำงาน | mm | 11135×4900×26233 |
| ประเภทท่อเจาะที่แนะนำ | ||
| การกำหนดค่าท่อเจาะ | MZ 530-6×18 m | |
| JS 530-4×18 m | ||
แท่นขุดเจาะแบบหมุน Yuchai YCR405 ติดตั้งเครื่องยนต์ Cummins เป็นแท่นขุดเจาะแบบหมุนขนาดใหญ่ที่ Yuchai พัฒนาขึ้นโดยเฉพาะสำหรับสภาพการเจาะเข้าหิน โดยมีเส้นผ่านศูนย์กลางการเจาะสูงสุด 3 เมตร ความลึกการเจาะสูงสุดถึง 99 เมตร แรงบิดสูงสุด 405 kN-m และน้ำหนักสภาวะการทำงานสูงสุด 120 ตัน การจับคู่กับตัวถังแบบยืดไสลด์ที่ออกแบบมาโดยเฉพาะสำหรับแท่นขุดเจาะแบบหมุน ซึ่งมีขนาดใหญ่ที่สุดเมื่อเทียบกับคู่แข่งในระดับเดียวกัน ทำให้เอื้อต่อการส่งออกจริงของพารามิเตอร์หลักแต่ละตัวได้ดีกว่า ผลลัพธ์จริงของพารามิเตอร์หลัก ประสิทธิภาพการทำงานที่สูง และพลังงานที่แข็งแกร่ง สามารถทำให้การก่อสร้างฐานรากเสาเข็มเสร็จสิ้นได้อย่างรวดเร็วและแม่นยำ จึงช่วยลดระยะเวลาการก่อสร้างได้อย่างมาก ระบบควบคุมอิเล็กทรอนิกส์รุ่นใหม่ผสานระบบควบคุมอัจฉริยะอัตโนมัติหลายอย่าง เช่น การเจาะอัตโนมัติ การทิ้งดินอัตโนมัติ การรีเซ็ตตัวเองแบบหมุน และโหมดควบคุมอัจฉริยะแบบหลายเกียร์ของหัวกำลัง โครงสร้างวินช์หลักแบบเชือกเดี่ยวช่วยหลีกเลี่ยง "ปัญหาเชือกกัด" ได้อย่างมีประสิทธิภาพ และช่วยยืดอายุการใช้งานของลวดสลิงได้อย่างมาก ติดตั้งระบบหล่อลื่นแบบรวมศูนย์มาตรฐาน ทำให้การบำรุงรักษาสะดวกยิ่งขึ้น อุปกรณ์นี้ใช้เครื่องยนต์ Cummins แบรนด์นำเข้า เทคโนโลยี EFI ปริมาตรกระบอกสูบขนาดใหญ่ เทคโนโลยีสำรองพลังงานที่เพียงพอ กำลังที่แข็งแกร่ง สามารถสร้างโครงสร้างในหลุมลึก เส้นผ่านศูนย์กลางขนาดใหญ่ พื้นดินแข็ง และสภาวะการทำงานที่รุนแรงอื่นๆ ได้ อุปกรณ์นี้ใช้กันอย่างแพร่หลายในการก่อสร้างสะพานความเร็วสูงและโครงการอื่นๆ
